Les briques biodiversitaires I.S.A. s’inscrivent dans la continuité des recherches menées par l’agence depuis plusieurs années sur l’accueil du vivant dans l’architecture.
La nouveauté du concept de paroi biodiversitaire réside dans la capacité du végétal à s’implanter de manière pérenne dans une épaisseur de substrat intégrée dans la composition du mur.
Pour que les façades incarnent non seulement l’aspect extérieur de nos bâtiments mais puissent également être support de vivant, dans une conception plus vaste sur l’intégration de la nature dans l’architecture.
Après le mur biodiversitaire en béton et les prototypes de la rue Buffon, cette nouvelle étape dans la recherche a conduit à la réalisation des prototypes des briques biodiversitaires I.S.A. 1.0 (première version). Ils ont ensuite été assemblés pour former une paroi qui a été semée à l’été 2023 pour suivre l’évolution et l’intégration du vivant dans ce nouveau système.
Afin d’ouvrir la recherche à un modèle de production facilement industrialisable et reproductible, la recherche est menée à partir de l’élément de construction qui constituera le système vertical : la brique.
Les briques biodiversitaires I.S.A. sont inspirées d’éléments de construction en terre cuite répandus comme les briques alvéolées type « monomur » qui allient des caractéristiques structurelles et isolantes. Elles sont conçues pour être Isolantes, Structurantes et Accueillantes afin de répondre simultanément aux nécessités architecturales et de développement de la biodiversité.
Le choix de la terre cuite est lié à la fois aux qualités naturelles du matériau et à la proximité d’approvisionnement. Il s’agit d’une ressource locale, abondante en France et dont la mise en œuvre nécessite peu de transformation. L’argile possède des caractéristiques physiques compatibles avec l’accueil d’un substrat. La terre cuite, obtenue par la cuisson de l’argile, répond parfaitement au contact direct avec la terre : elle assure un bon échange thermique, contient peu de COV -Composés Organiques Volatiles-, présente un Ph faible et agit comme un antifongique naturel limitant le développement de moisissures.

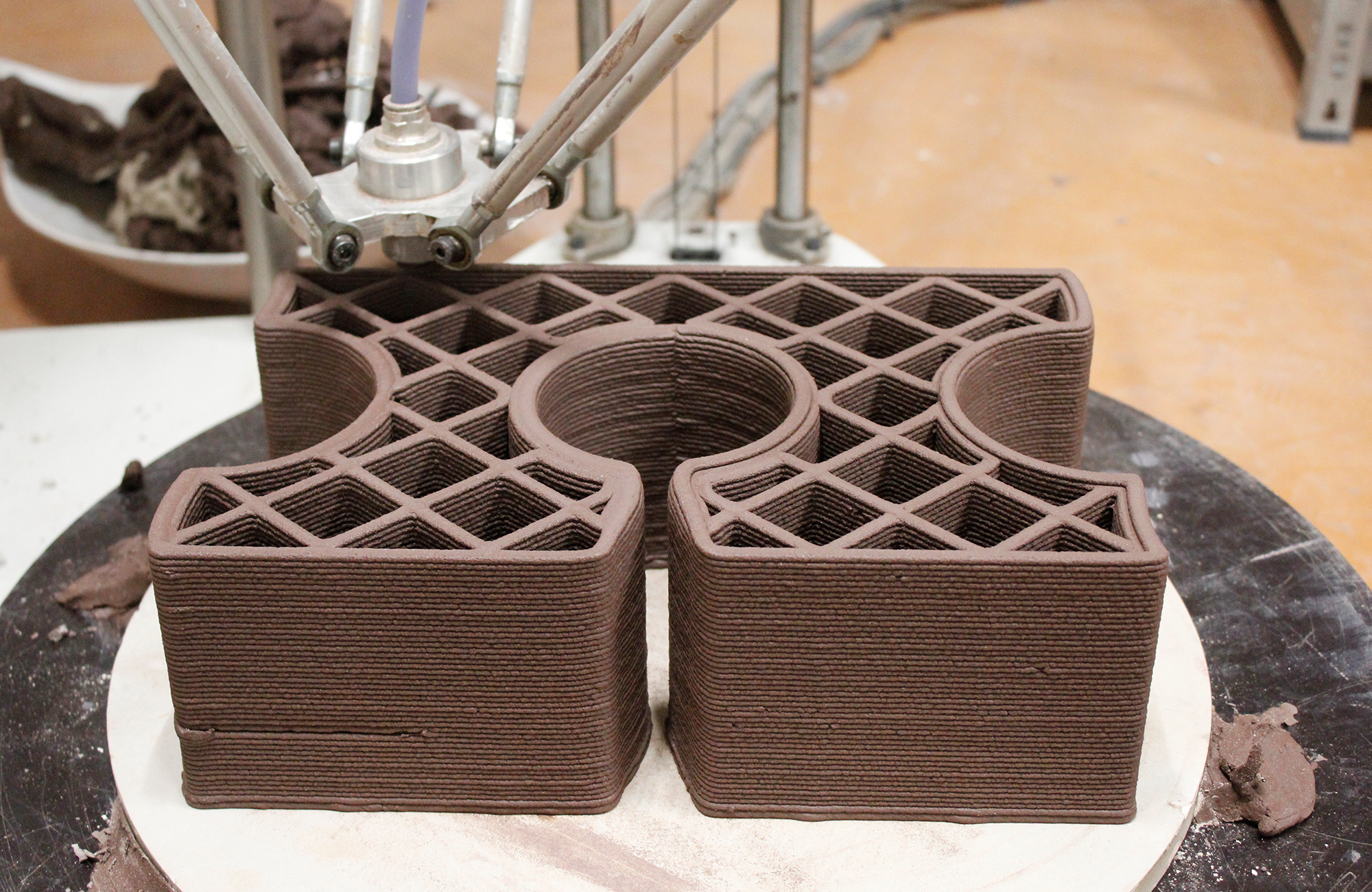

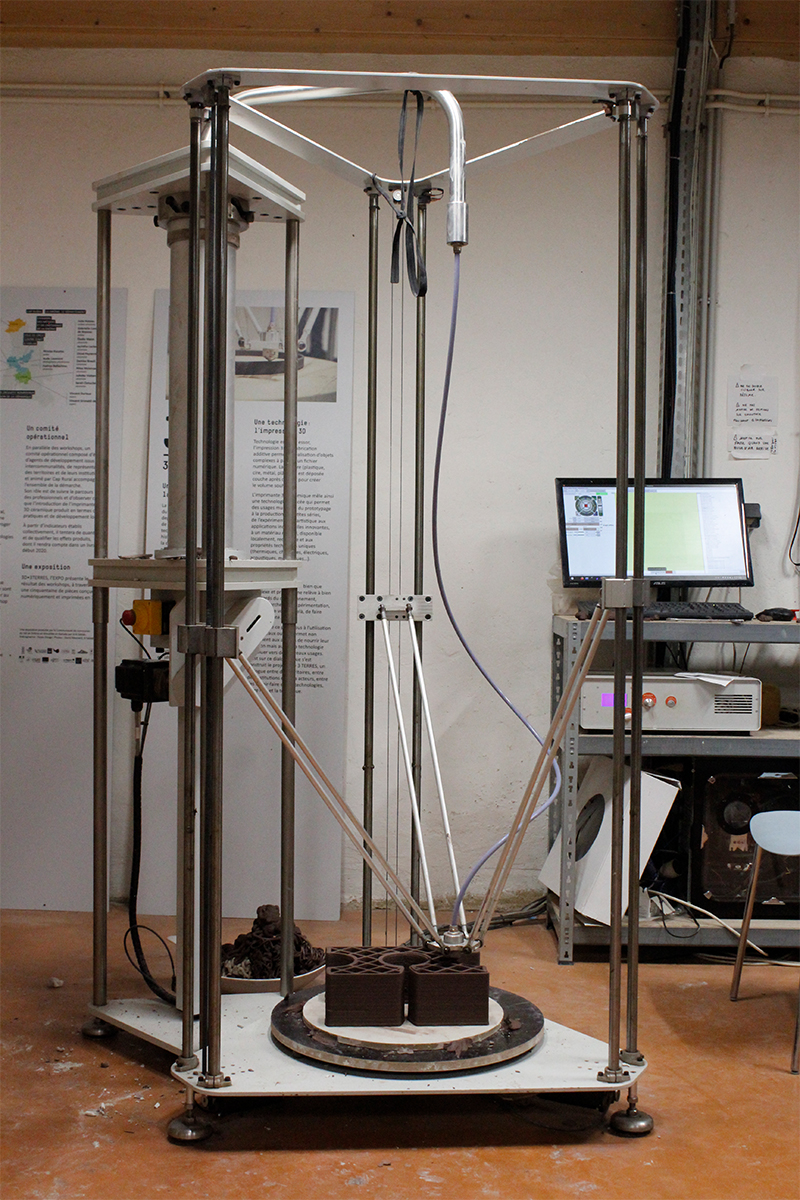

Les prototypes de briques biodiversitaires I.S.A. sont réalisés au moyen de l’impression 3D céramique.
Le dessin des alvéoles est ainsi entièrement remanié pour s’adapter à cette technique. Technologie récente, en constante évolution et de plus en plus associée au monde de la construction, l’impression 3D permet également d’utiliser la terre pour la réalisation des briques. La seule contrainte inhérente à cet instrument est de penser le modèle en la répétition de strates dont le dessin est réalisé d’un seul mouvement continu, comme si on dessinait sans lever le stylo de la feuille. Les prototypes en terre ont été créés en impression 3D grâce à l’accompagnement matériel et technique du laboratoire de fabrication 8fablab.

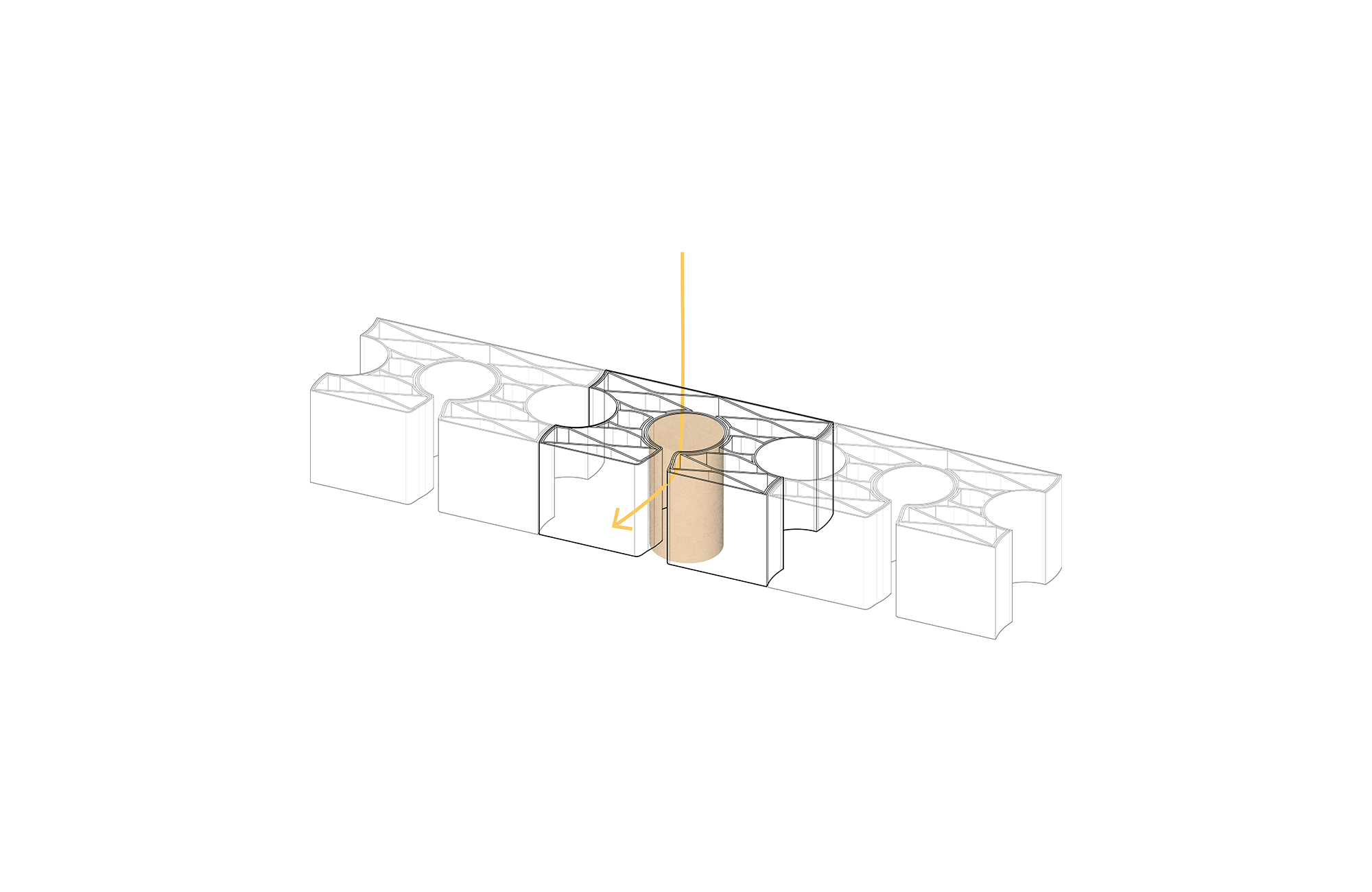

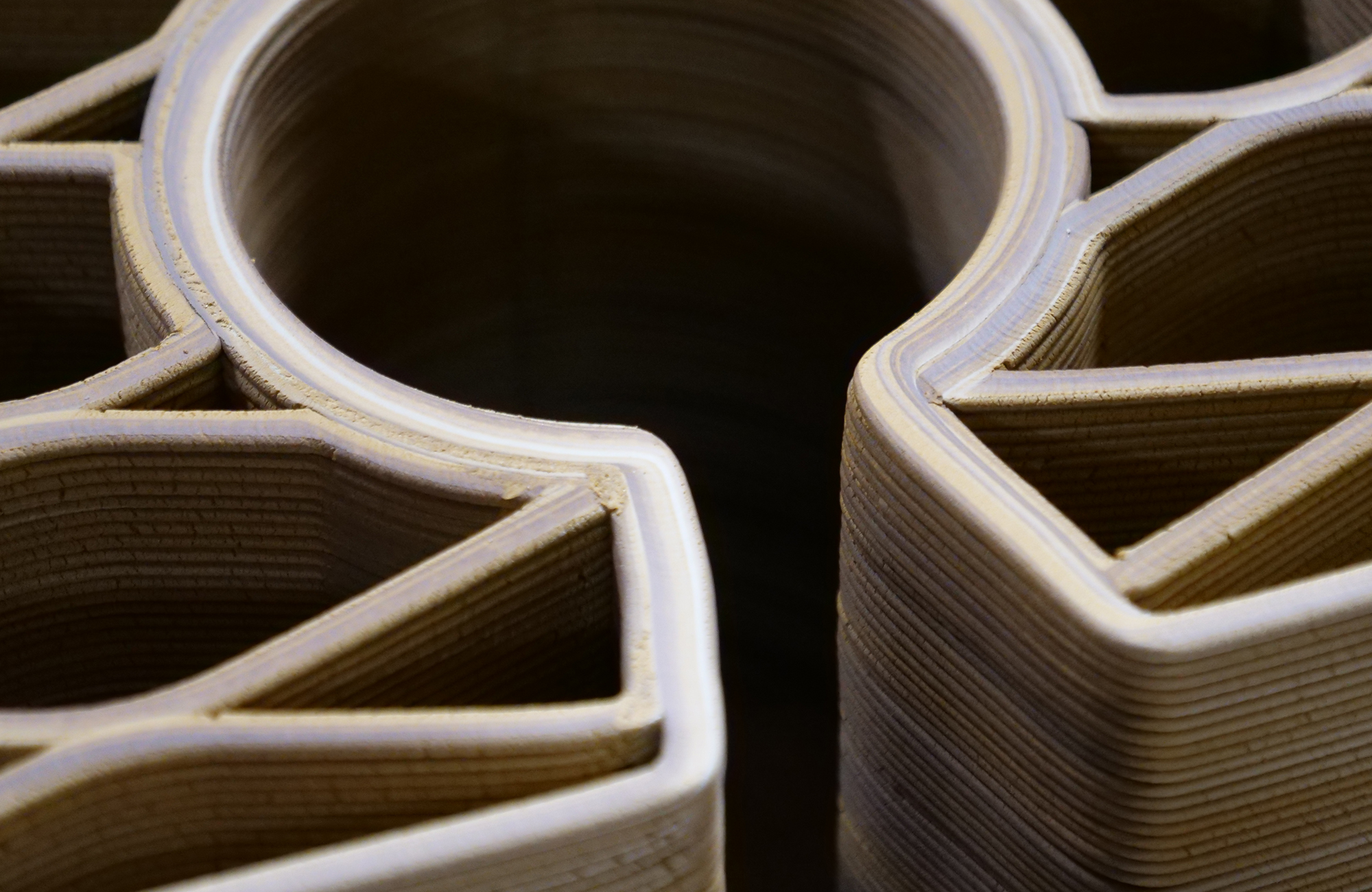

Les premières briques, I.S.A. 1.0 sont formées d’alvéoles pour l’isolation et de trois réservations qui permettent à la fois la construction alternée des rangs et la continuité du substrat.

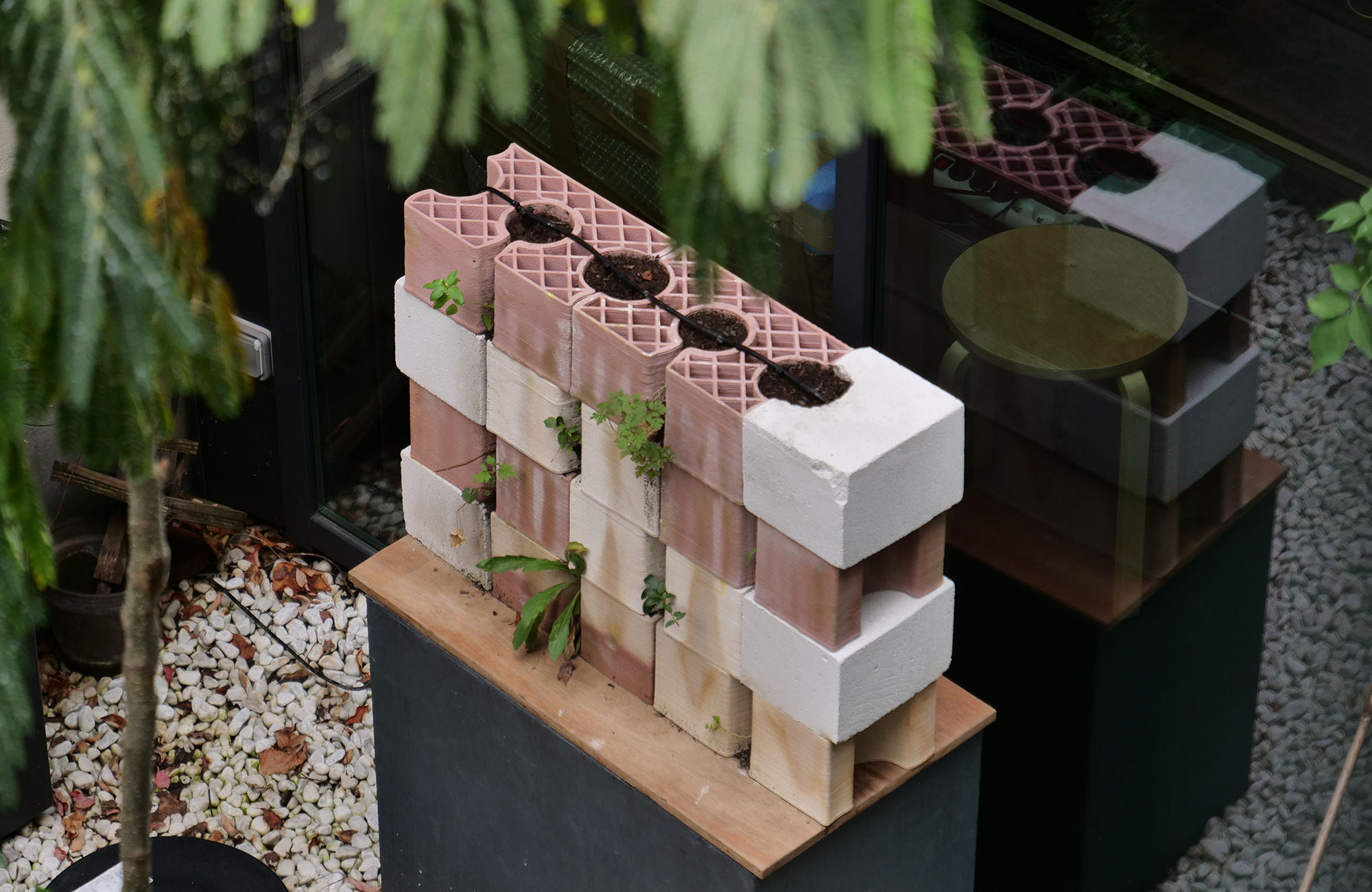

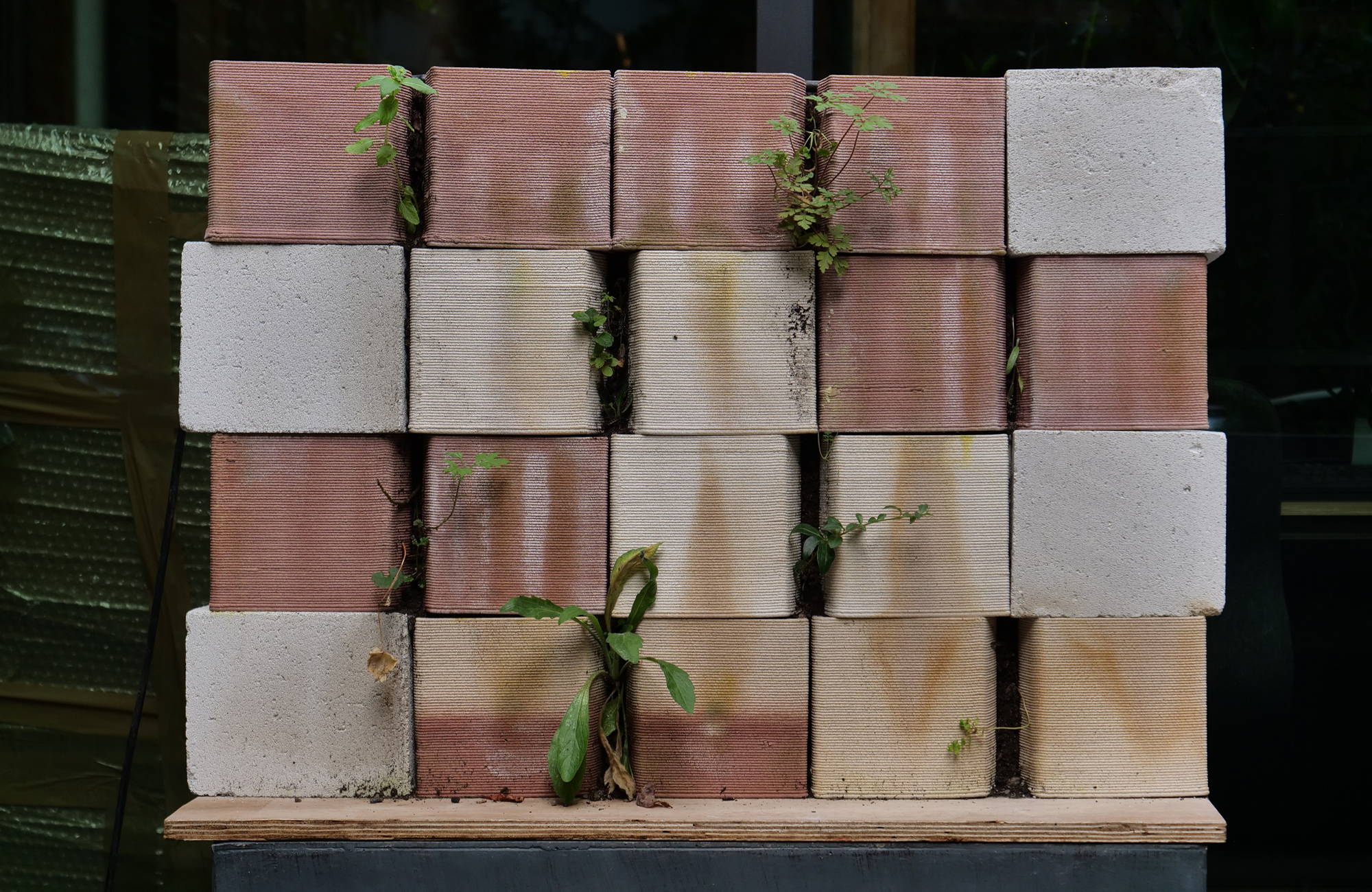

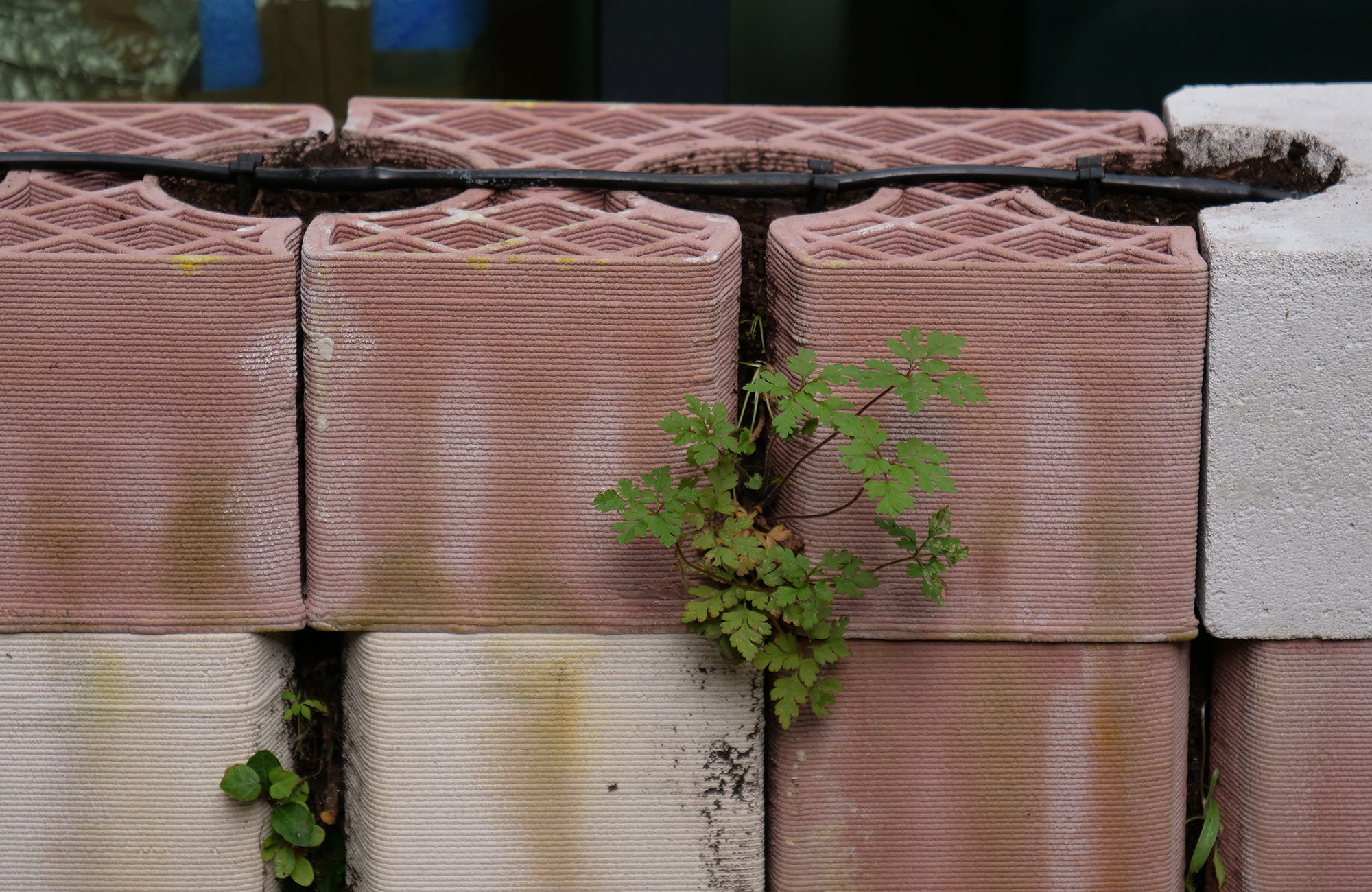

Un mur test a été mis en place dans un patio de l’agence afin de suivre le développement du vivant à l’intérieur de l’appareillage et sur sa façade.

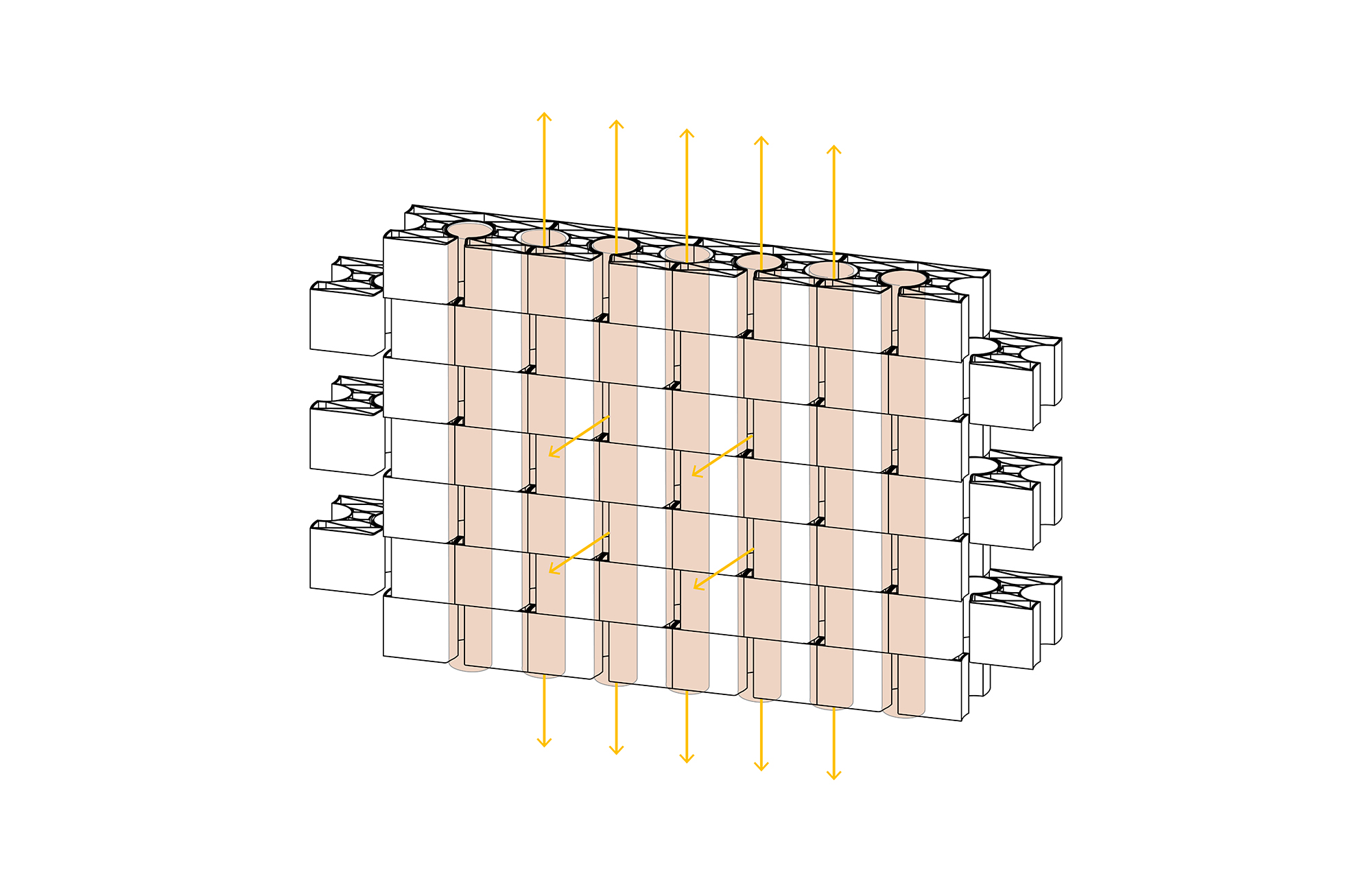

L’intérieur des briques est dessiné pour accueillir un volume de substrat suffisamment important afin de permettre à la biodiversité de s’y développer. L’assemblage des briques en quinconce juxtapose verticalement les réservations permettant le déploiement du substrat en « colonnes de terre ». Cette continuité intérieure du substrat se prolonge par sa mise en contact direct avec la pleine terre, à la base du système.

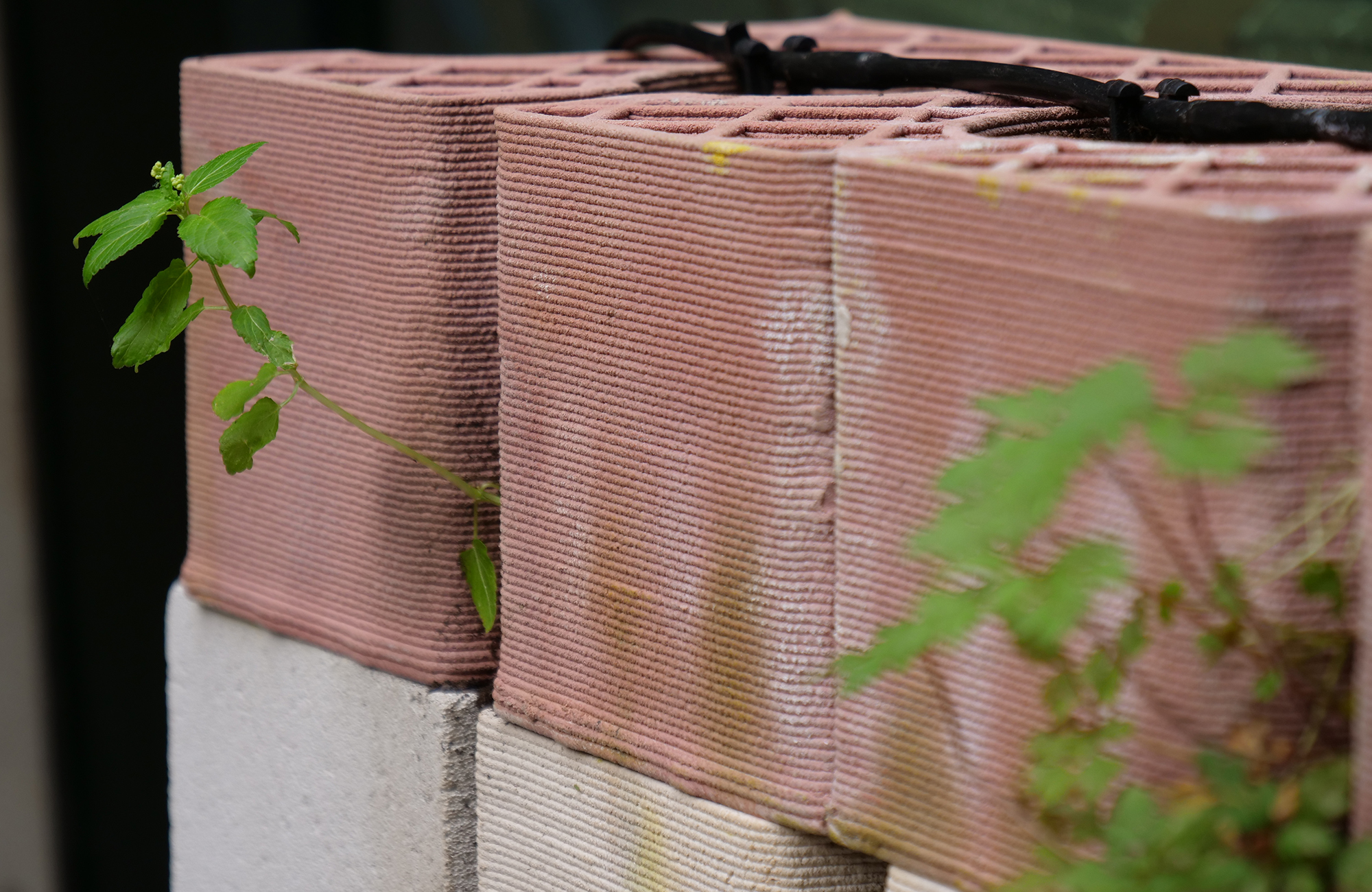

La surface de la brique visible en façade est fendue d’une ouverture permettant l’échange entre le substrat au cœur du mur et l’extérieur, assurant le développement de la végétation. Cette ouverture est justement calibrée pour empêcher l’asséchement du substrat tout en favorisant l’interaction du système intérieur avec son environnement.
L’étude du mur composé des briques I.S.A. 1.0 durant plusieurs mois a mené au prototypage d’un second type de brique : I.S.A. 2.0.
Les ajustements réalisés sur la première version du prototype de brique ont porté sur la gestion de l’eau, l’isolation et la structure.
La forme des briques a été repensée pour améliorer le circuit vertical de l’eau et éviter les fuites entre les briques. L’amélioration de l’isolation permet de protéger davantage le substrat des variations extérieures. Enfin, le renforcement structurel apporté rend la structure plus résistante à l’assemblage et au temps et moins sensible à la manipulation.

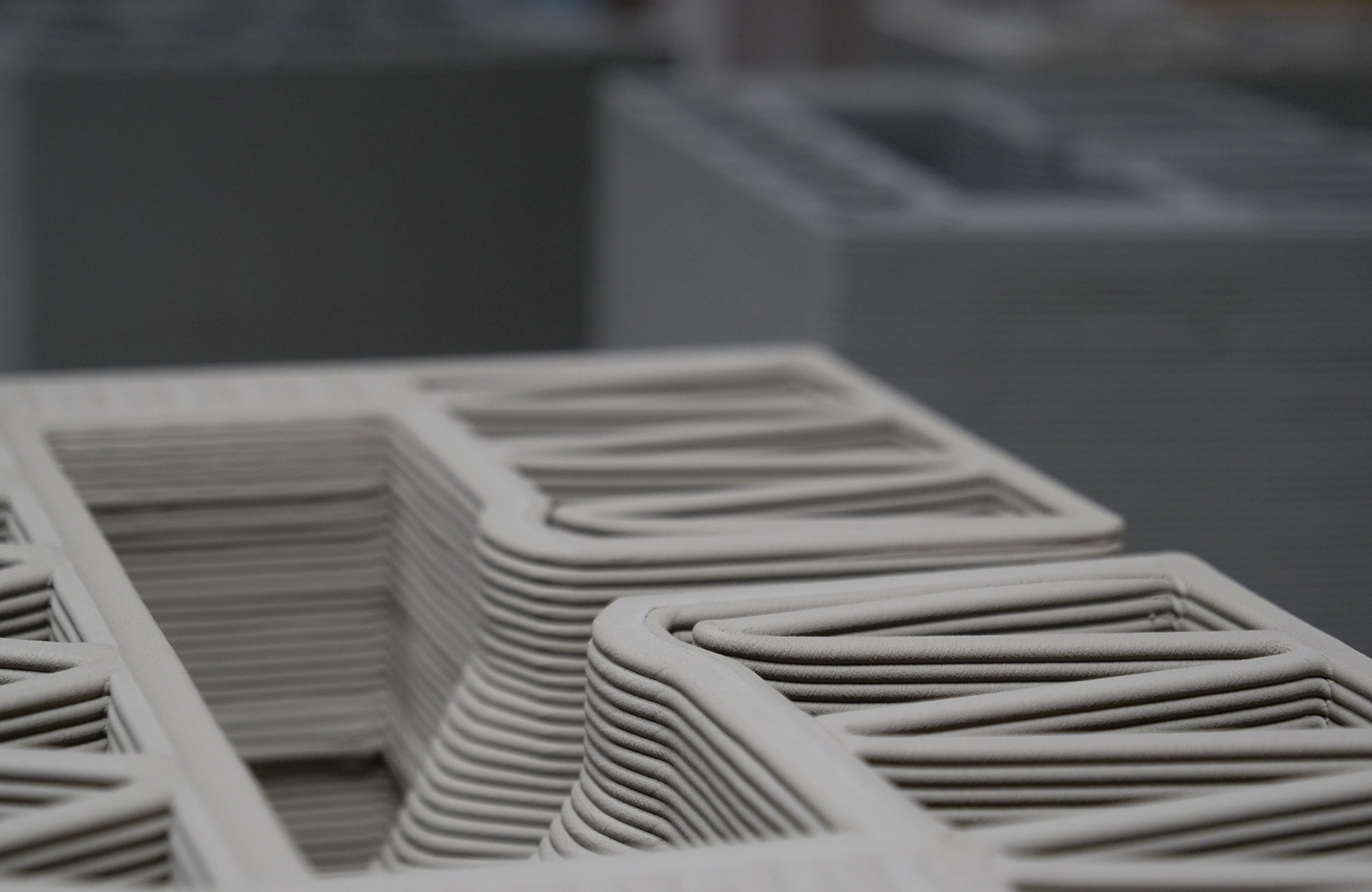

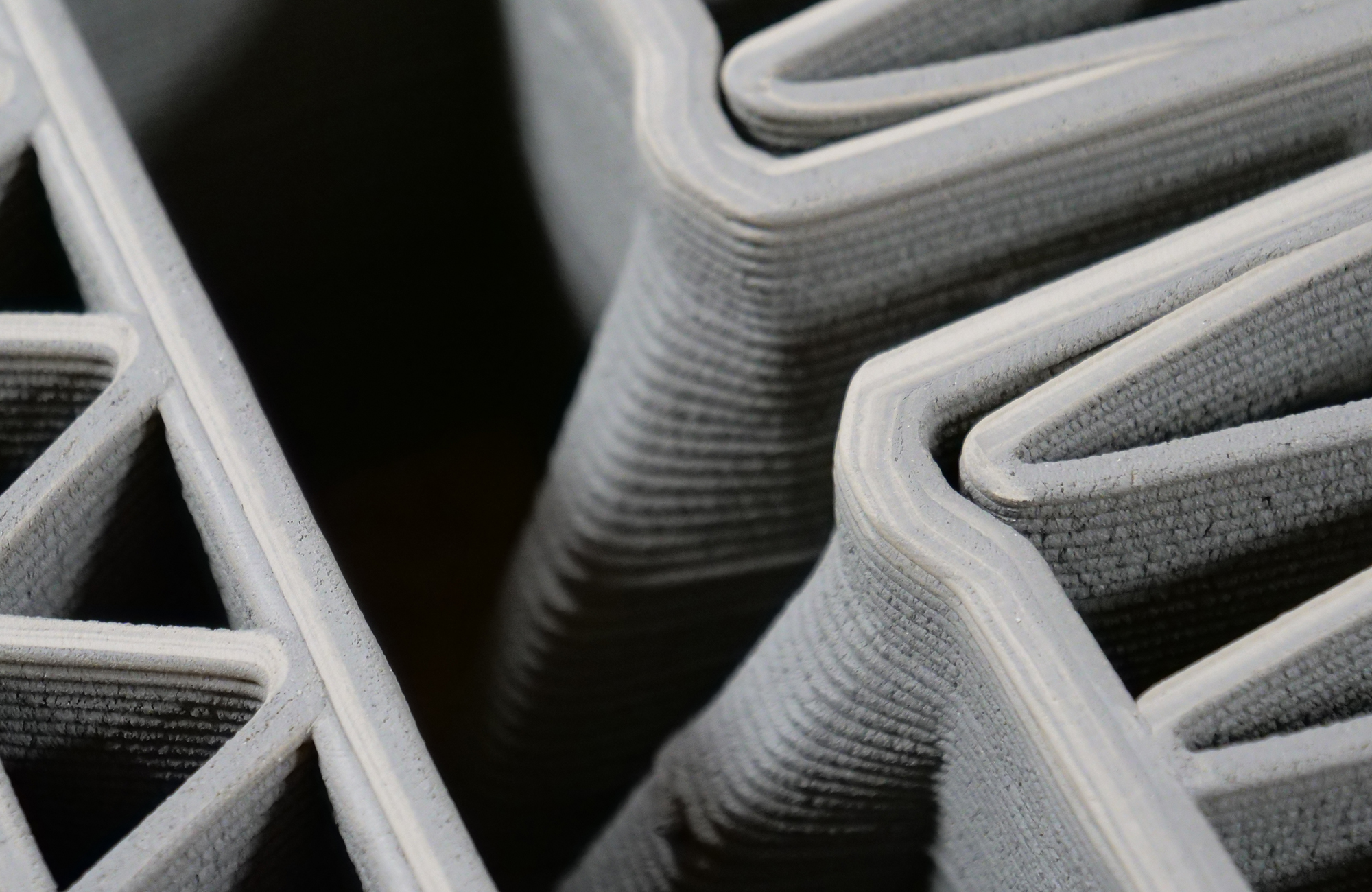

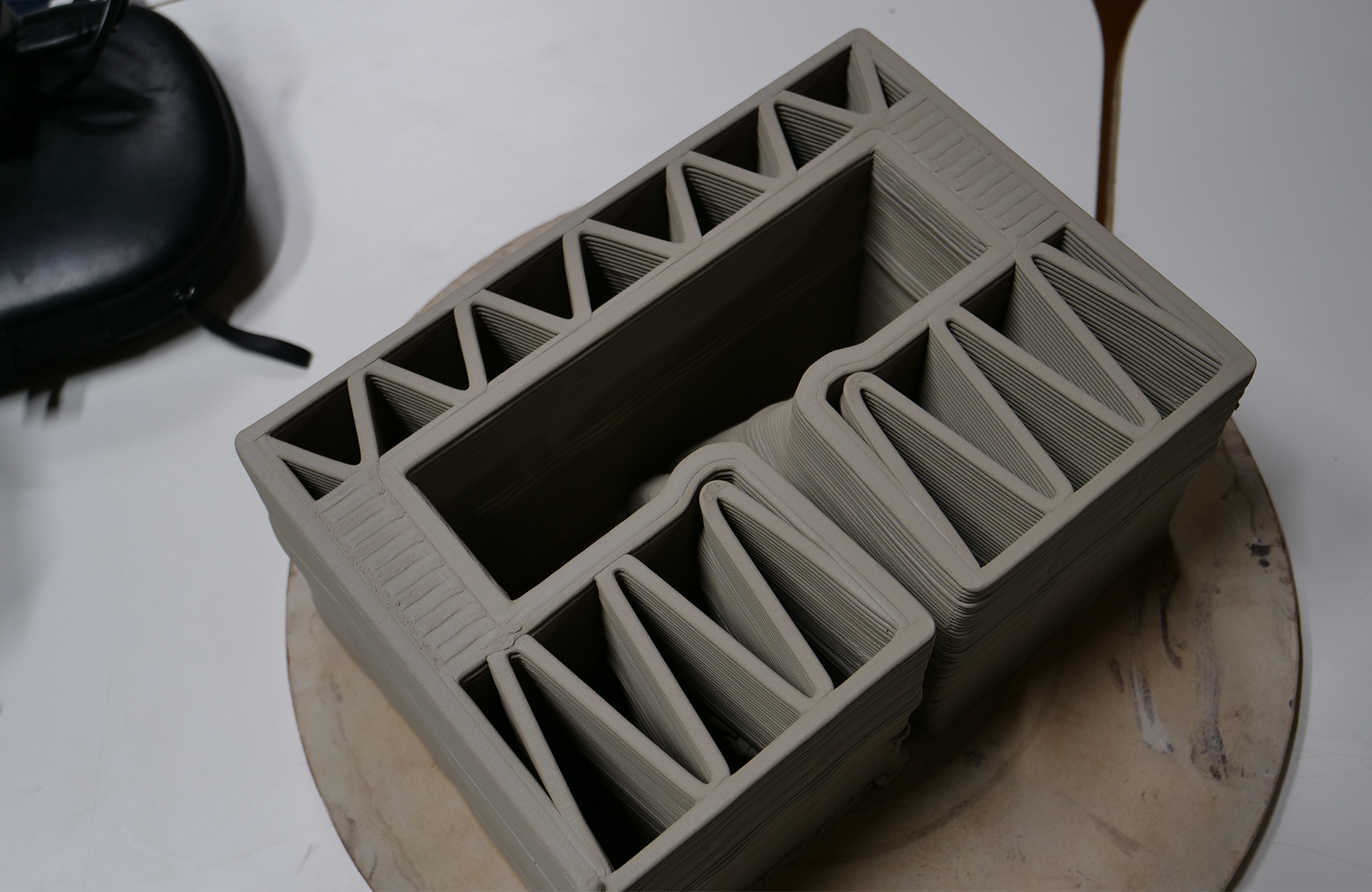

Désormais, le prototype de brique biodiversitaire I.S.A. 2.0 est constitué d’une unique réserve pour le substrat se développant sur pratiquement toute la longueur de la brique. Une excroissance est ajoutée à l’intérieur de ce vide, sur la surface où se situe l’ouverture de la brique. La variation progressive de sa taille sur la hauteur libère davantage de volume pour le substrat vers la partie supérieure de la brique. Ainsi, davantage de connexions sont permises entre les briques, assurant une plus large continuité pour la biodiversité à l’intérieur du mur.
